碳纸碳布连续化生产制备张力控制
碳纸碳布连续化生产制备张力控制

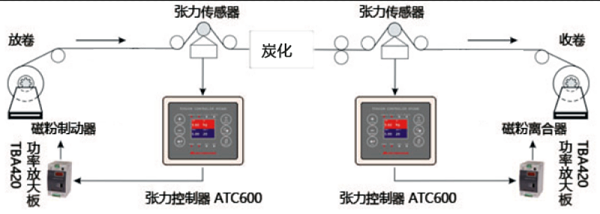

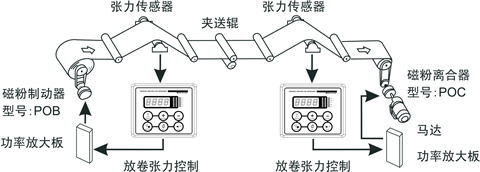

张力传感器检测带材的实时张力信号反馈给控制，控制器ATC620经过PID处理后输出0-10V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。此外，建议控制收卷用电动机的转速使磁粉离合器的滑差转速控制在规定的范围内，以降低滑动功率。
张力控制范围30-100N.m
|
张力控制系统配置 |
|||
|
部件 |
型号快盈500 |
数量 |
厂商快盈500 |
|
张力检测仪 |
RTS-100-S |
1 |
外购 |
|
信号放大器 |
DTA610 |
1快盈500 |
外购快盈500 |
|
功率放大板快盈500 |
TBA420 |
1 |
外购 |
|
磁粉离合器 |
POC-100 |
1 |
外购快盈500 |
|
碳粉制动器快盈500 |
POB-100快盈500 |
1快盈500 |
外购 |
|
伺服控制器 |
ASD-A2-0721-L 1.1KW快盈500 |
2快盈500 |
外购快盈500 |
|
变频电机快盈500 |
西门子 |
2 |
外购 |
|
支撑架及托辊 |
远航自制快盈500 |
2 |
|
